Pourquoi deux adresses IP différentes

Pour différentes raisons, on peut vouloir avoir deux adresses IP différentes sur son automate (une pour chaque port Ethernet) et non plus une seule pour les deux ports Ethernet (comme c'est le cas par défaut).

Les principales raisons peuvent être les suivantes :

• Séparation des réseaux : un réseau usine, un réseau terrain automatisme
• Réaliser une passerelle entre les équipements terrain et un ERP
• ...

Procédure

Pour activer les deux adresses IP sur l'automate, il faut :

1. Se rendre sur la page web d'administration de votre PFC100/200.
2. Naviguer ver le menu supérieur de configuration (après vous être loggé en admin)

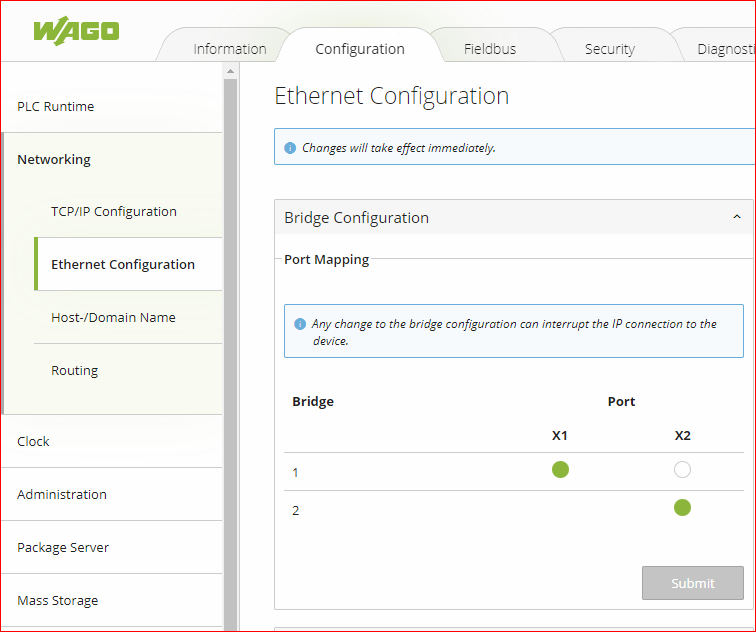

3. Naviguer vers le menu gauche Networking" puis vers "Ethernet Configuration" et :
   1. Déplacer l'icone X2 sur le bridge 2
   2. Activer le service en clickant sur "SUBMIT"

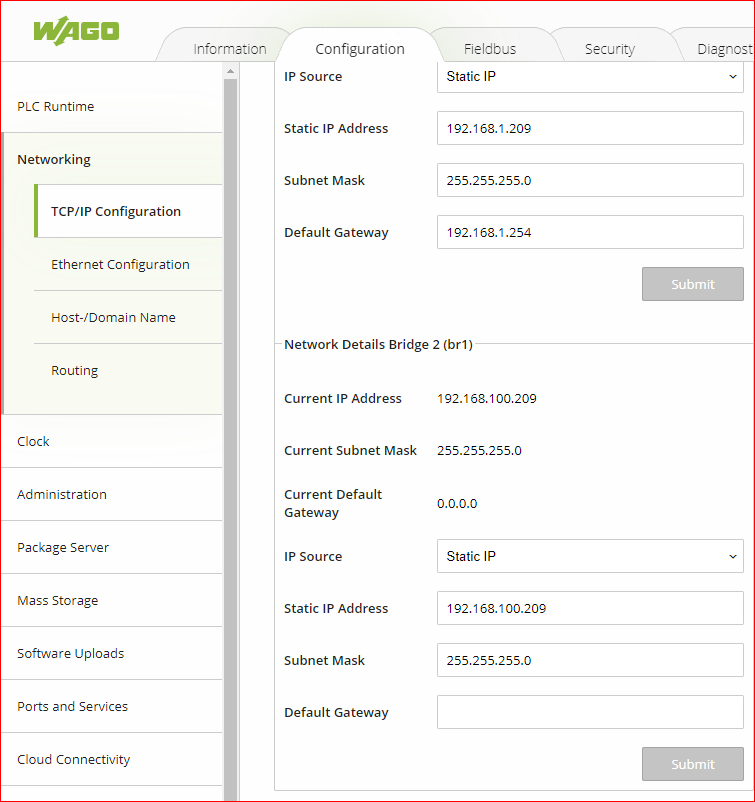

4. Naviguer vers le menu gauche Networking" puis vers TCP/IP Configuration" et renseigner les paramètres du bridge 2 (br1)

Remarques

L'activation du paramétrage de la deuxième adresse IP est à effet immédiat.

Les paramètres associées à la première adresse IP (br0) ne sont pas modifiés par cette opération.

Pour revenir à l'état de "switch" (une seule adresse IP), il suffit de retourner dans le menu "Networking" puis "Ethernet Configuration" et de repositionner le port X2 sur le bridge 1.
