e!COCKPIT : Visualisation - Gestion des objets de base et des éléments généraux

Préambule



Les éléments standards proposés par e!COCKPIT/Codesys sont souvent suffisants pour créer des visualisation.

Nous verrons dans cet article comment gérer les éléments standards. D'autres articles reprendront les éléments plus complexes et d'autre fonctionnalités concernant les visualisations.

Eléments de base

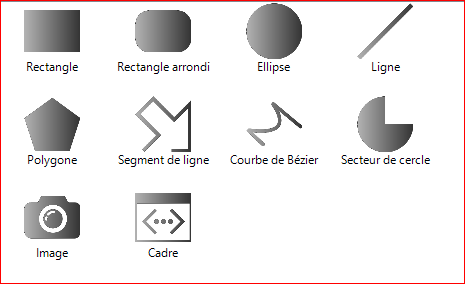

Les éléments de base sont les suivants :

  • Rectangle
  • Rectangle arrondi
  • Ellipse
  • Ligne
  • Polygone
  • Segment de ligne
  • Courbe de Bézier
  • Secteur de cercle
  • Image
  • Cadre

Propriétés des éléments de base

Propriété Description Exemple
Nom d'élément Nom de l'élément qui sera utilisé dans la liste des éléments de la visualisation GenElemInst_1
Type d'élément Type de l'élément  Rectangle

Position
X Position de l'objet en horizontal  0
Y Position de l'objet en vertical  0
Largeur Largeur de l'objet  150
Hauteur Hauteur de l'objet   30
Angle Angle de rotation de l'objet   0

Centre
X Position du centre de l'objet en horizontal  75
Y Position du centre de l'objet en vertical   75

Couleurs
Etat Normal Couleur affichée lorsque la variable de couleur est à FALSE
Couleur de Cadre Couleur du cadre pour l'état normal
Transparence Niveau de transparence  255
Couleur de remplissage Couleur de remplissage pour l'état normal
Transparence Niveau de transparence  255
Etat d'alarme Couleur affichée lorsque la variable de couleur est à TRUE
Couleur de Cadre Couleur du cadre pour l'état d'alarme
Transparence Niveau de transparence  255
Couleur de remplissage Couleur de remplissage pour l'état d'alarme
Transparence Niveau de transparence  255
Utiliser dégradé Utilisation d'un dégradé dans les couleurs  FALSE
Sélection du dégradé Sélection du dégradé utilisé

Apparence
Epaisseur de ligne Epaisseur de la ligne de contour
Type de remplissage Type de remplissage de l'objet
Type de ligne Type de la ligne de contour

Textes
Texte Texte affiché sur l'objet
Info-bulle Infobulle de l'objet (affichage au survol de la souris)

Propriétés de texte
Alignement horizontal Positionnement horizontal du texte Centré, Gauche, Droite
Alignement vertical Positionnement vertical du texte Centré, En haut, En bas
Format de texte Gestion du retour à la ligne
Police Police de caractères
Couleur de police Couleur du texte
Transparence Niveau de transparence

Mouvement absolu
Mouvement Déplacement de l'objet
X Position horizontale
Y Position verticale
Rotation Angle de rotation autour du centre de l'objet
Graduation Homothétie de l'objet
Rotation intérieure Rotation de l'objet
Utiliser valeurs REAL Utilisation de valeur REAL pour les informations de mouvement

Mouvement Relatif
Mouvement gauche-haut Position du point gauche et haut de l'objet
X Position horizontal
Y Position verticale
Mouvement coin inférieur droit Position du point droit et bas de l'objet
X Position horizontale
Y Position verticale

Variables de texte
Variable de texte Variable qui sera utilisé pour l'affichage de données (remplace le % du champ texte)
Variable d'info-bulle Variable utilisée pour le texte de l'info-bulle

Textes dynamiques
Liste de textes
Index de texte
Index d'info-bulle

Variables de police  Variables de police du texte
Nom de police
Taille
Drapeaux
Jeu de caractères
Couleur
Drapeaux pour alignement du texte

Variables de couleur  Variables de gestion des couleurs de l'objet
Changement de couleur  Basculement entre la couleur normale et la couleur d'alarme
Etat normal  Variables pour l'état normal de l'objet
Couleur du cadre  Variable contenant la couleur pour le cadre
Couleur de remplissage Variable contenant la couleur de l'objet
Etat d'alarme  Variables pour l'état d'alarme de l'objet
Couleur du cadre  Variable contenant la couleur pour le cadre
Couleur de remplissage  Variable contenant la couleur de l'objet

Variables d'apparence
Epaisseur de ligne
Type de remplissage
Type de ligne

Variables d'état
Invisibilité  Variable booléenne pour masquer l'objet
Désactiver entrées  Variable booléenne pour interdire les actions sur l'objet

Configuration d'entrée Actions affectées aux événements spéciaux
OndialogClosed
OnMouseClick
OnMouseDown
OnMouseEnter
OnMouseLeave
OnMouseMove
OnMouseUp
Touches
Variable
Touche FALSE
Utiliser les touches lors de l'accès si la souris est capturée
Basculer
Variable
Basculer lors du relâchement si la souris est capturée
Touche d'accès rapide
Touche

Droits d'accès Gestion des paramètres de l'objet en fonction des groupes d'utilisateurs (lecture/écriture, lecture, invisible)
